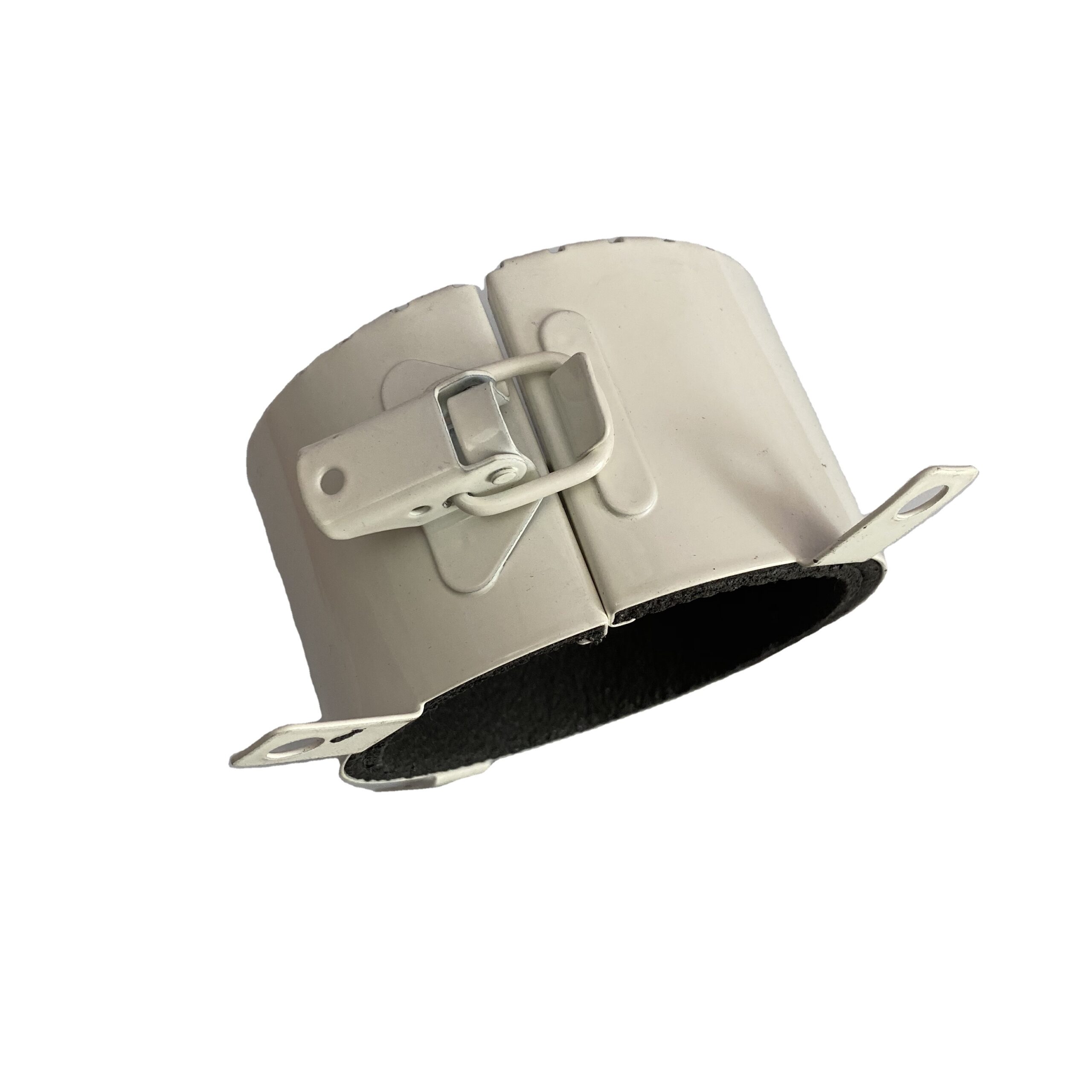

Противопожарный вспучивающийся держатель для труб
Устройство предназначено для пассивной противопожарной защиты проходов пластиковых труб (канализационных, водопроводных, вентиляционных) через стены и перекрытия. Его основная функция — сохранить целостность и огнестойкость строительной конструкции в случае пожара.
Принцип действия
При повышении температуры до критического уровня (во время пожара) специальный интумесцентный материал внутри металлического корпуса воротника начинает многократно расширяться. Этот процесс заполняет все зазоры вокруг трубы и, что особенно важно, сжимает саму пластиковую трубу до полного перекрытия внутреннего отверстия. В результате образуется надежный барьер, препятствующий распространению:
- Огня и высокой температуры
- Дыма
- Токсичных газов
Технические характеристики и стандарты
- Стандартные размеры: Предназначен для труб диаметром 32, 55, 63, 75, 82, 90, 110, 125, 160, 200 мм.
- Минимальная толщина барьера (стены/перекрытия):
- 120 мм — для бетонных стен
- 125 мм — для гипсокартонных перегородок (drywalls)
- 150 мм — для стен из полнотелого кирпича, ячеистого бетона, а также для железобетонных и сборных плит перекрытий
- Сертификация: Изделие испытано в соответствии с международными стандартами:
- EN 1366-3:2009 (Европа)
- UL 1479 (США)
Область применения противопожарного вспучивающегося держателя для труб
- Герметизация проходов пластиковых труб в противопожарных стенах и перекрытиях жилых, коммерческих и промышленных зданий.
- Защита инженерных коммуникаций в шахтах, кабельных каналах и технических коридорах.
- Использование в системах канализации, водоснабжения, вентиляции.
Инструкция по монтажу
- Подготовка: Проверьте диаметр трубы и раскройте воротник, отстегнув металлическую защелку.

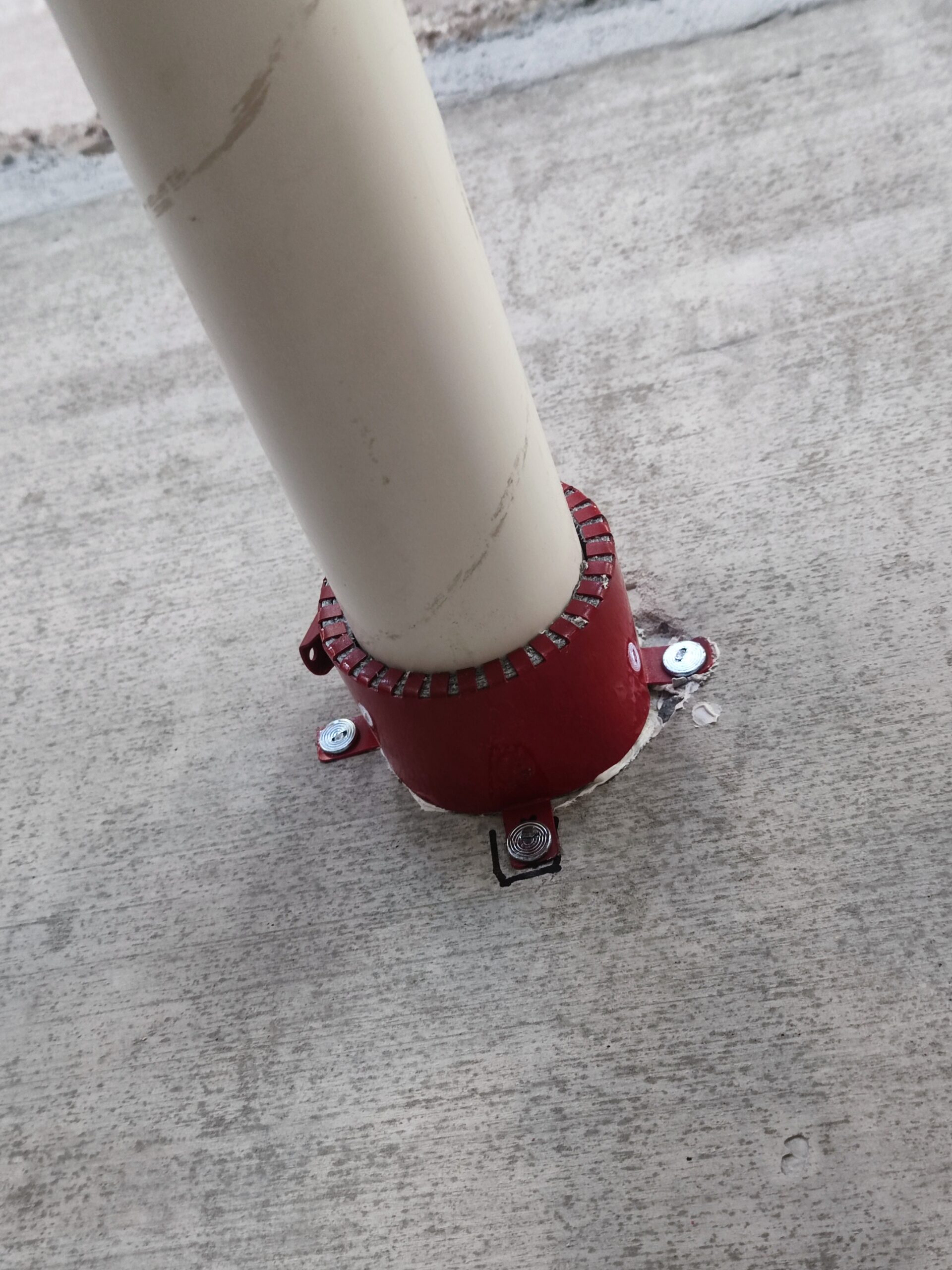

- Установка: Наденьте воротник на трубу и расположите его как можно ближе к несущей конструкции (стене или плите).
- Фиксация: С помощью металлической защелки отрегулируйте и закройте воротник вокруг трубы.
- Крепление: Надежно прикрепите воротник к конструкции через монтажные отверстия, используя соответствующие винты или заклепки.
Важно: Для достижения заявленного уровня огнестойкости монтаж должен проводиться строго в соответствии с инструкцией и в конструкциях указанной минимальной толщины.
